Автоматическое назначение толщины элементов в Femap 11.4.2. Визуализация.

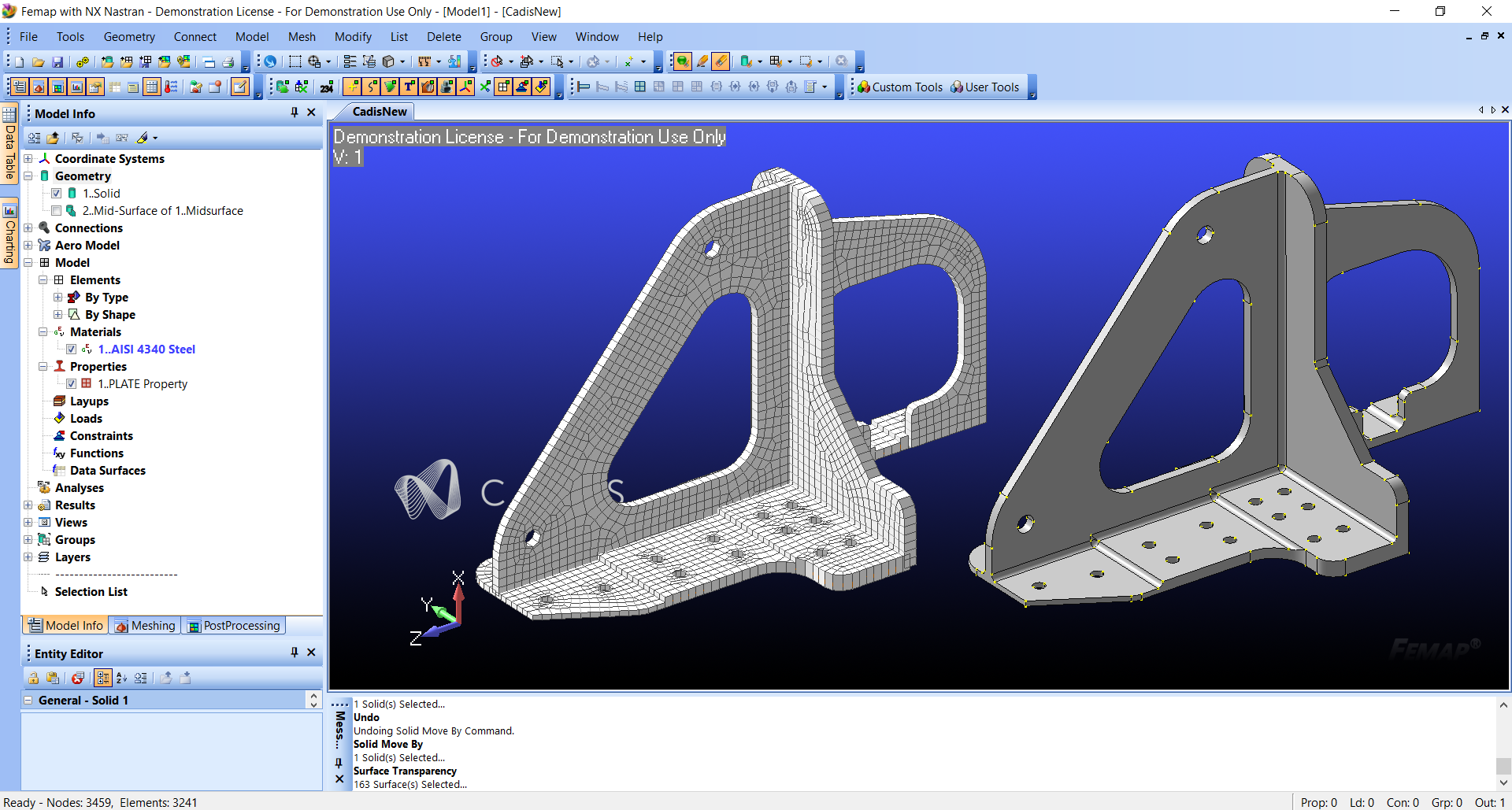

В этом видеоуроке показано как легко и быстро аппроксимировать пластинчатыми элементами геометрию с переменной толщиной. Речь пойдет про основные принципы автоматического назначения толщин конечным элементам в Femap 11.4.2. В частности, разобраны нюансы использования следующих команд:

  1. Assign Mesh Attributes - Femap создаст набор свойств Property с различной толщиной на основе твердотельной геометрии.

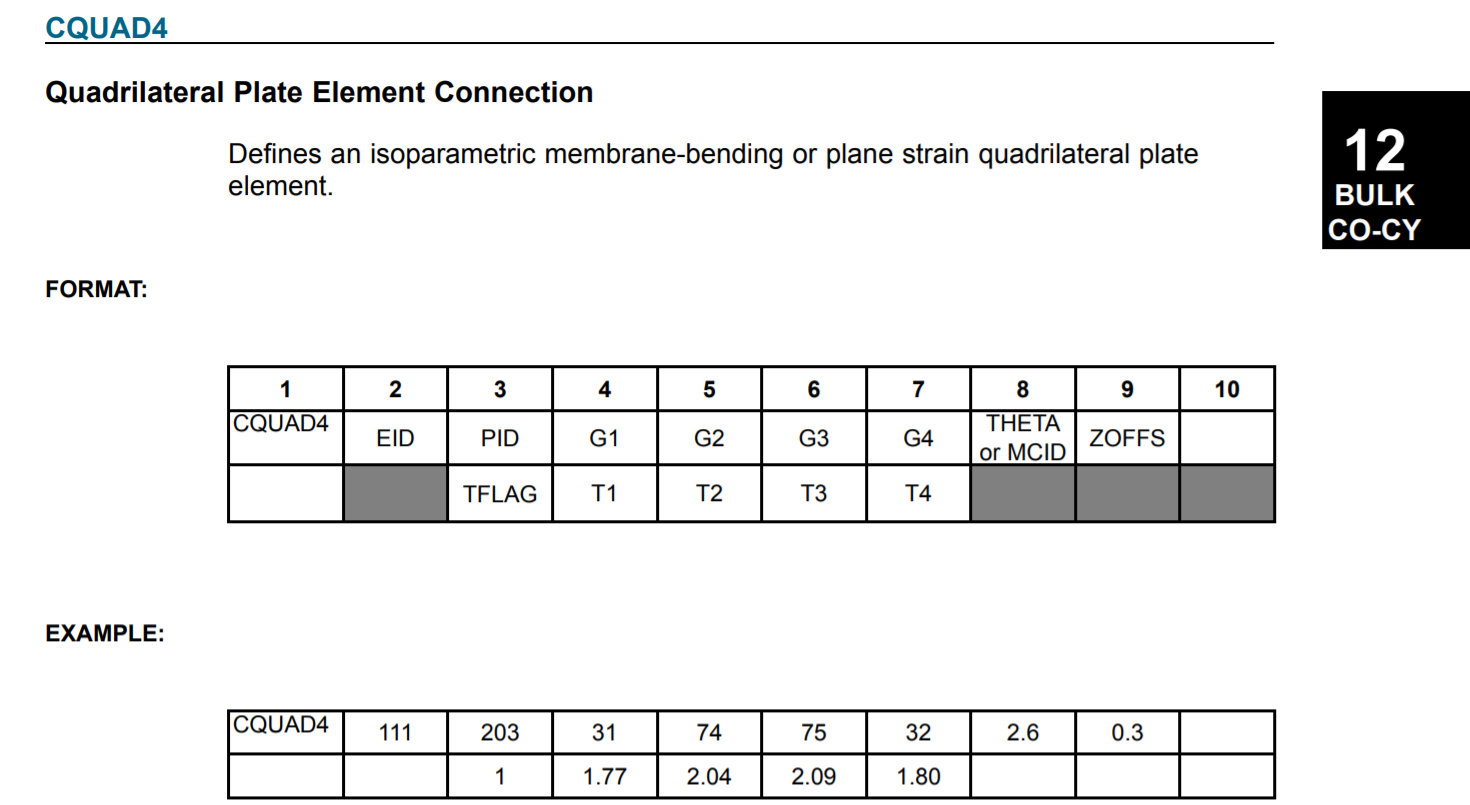

  2. Midsurface Thickness and Offset - Femap автоматически пропишет в карте каждого элемента CQUAD4 значение толщины в каждом узле. При этом в дереве проекта будет создано только одно свойство Property.

В конце видео показаны способы визуализации толщин конечных элементов в версии Femap 11.4.2.



Если у Вас остались вопросы, пожалуйста, задавайте их в комментариях или в нашей группе ВКонтакте. И не забывайте подписываться на наш канал!
