Постпроцессинг в Femap 11.3

Новый инструмент Analysis Study Manager (менеджер стадий анализа) позволяет создать отдельные группы из наборов выходных данных (output sets) различных типов анализа и управлять ими совместно:

•    На панели Model Info в группе Results можно выделить подгруппу Analysis Study и выбрать ПКМ - Manage

•    В окне Analysis Study создается новая группа

•    Затем на панели Model Info в подгруппе All Results достаточно выбрать несколько выходных наборов и добавить их в группу при помощи ПКМ - Add to Study

•    Можно выделить несколько выходных наборов в All Results и выбрать команду ПКМ - Add to New Study

• Для вывода окна Select Results выделите на панели Model Info название подгруппы All Results и выберите команду ПКМ - List

Секции Output Set (наборы выходных данных) и Output Vector (векторы результатов) в диалоговом окне Select Results:

•    Выбор Output Sets происходит также как и через меню Model - Output - Calculate

•    Список Output Vectors зависит выбора выходных данных в выпадающем списке From Output Set

•    Установите опцию “All Output Vectors” для выбора всех векторов из набора результатов

•    Выпадающий список “Quick Filter” используется для быстрого сокращения списка векторов (None-Ignore, Selected Only, Node, Element, Element Centroid, Displacement, Velocity/Accel, Force, Stress, Strain, или Thermal)

•    Для лучшей фильтрации используйте кнопку “Filter” (см. следующий слайд)

• Выделите несколько позиций в списке векторов затем нажмите на одну из кнопок слева:

•    All On

•    All Off

•    Selected On

•    Selected Off

• Кнопки “Add Similar Layer/Ply Results” и “Add Component/Corner Results” используются для выделения дополнительных векторов, когда хотя бы один вектор уже выделен в списке Output Vectors

В секции Output Sets можно включить отображение выходных данных по группам анализа

Дополнительно включается фильтрация векторов результатов по следующим критериям:

•    Заголовок

•    Тип (перемещение, скорость/ускорение, сила, напряжение, деформация или температура)

•    Объект (везде, узлы, элементы, линейные элементы, планарные элементы, твердые элементы, по указанию пользователя)

•    Комплексный тип (все выходные данные, магнитуда, фаза, действительный или мнимый тип)

•    Опции Nodal Component Output (узловые выходные данные на компоненте) и/или Element Corner Output (угловые данные)

•    После задания фильтра список векторов будет значительно сокращен

•    Панель Postprocessing Toolbox позволяет быстро и эффективно обрабатывать результаты анализа наряду с панелью инструментов Post

• В верхней части панели сосредоточены кнопки обработки результатов, например, можно включить заливку и вектор результатов, включить деформированное состояние или анимацию.



































•    Опция Dynamic Max/Min - динамически показать минимальные и максимальные значения для узлов в соответствии с номером результирующего вектора, выбранного из выпадающего списка

•    Кнопка Multiple Contour Vectors - позволяет увидеть три вектора результатов одновременно (i.e., Напряжения в объемном элементе, напряжения в пластине, напряжения в линейном элементе на графике критериев)

•    Опция Double-Sided Planar Contours - двусторонние контуры на плоскостях упрощает доступ к данной функции.



2D-тензорные графики, также известные как графики «воронья лапа» (включены в FEMAP 10.1)

•    Позволяет быстро оценить направление нагрузки на плоскости

•    Как правило используется для оболочечных элементов с плоскостными нагрузками (Nxx, Nyy, Nxy)

•    Чаще всего используется в авиастроении

•    Основное преимущество заключается в том, чтобы показать направление положительного сдвига

Main advantage is to show direction of positive shear flow; знак определяет фактическое направление















Настройка как векторного графика

•    Опции контурных векторов...

•    Тип вектора: двумерный тензор

•    Результирующие векторы...

1: 7206.. Plate X Membrane Force

2: 7207.. Plate У Membrane Force

3: 7208.. Plate XY Membrane Force

•    Другие параметры вывода результатов для исследования...

•    Подстройка длины стрелок для разгрузки экрана

•    Установка обозначения вектора в 1 знак

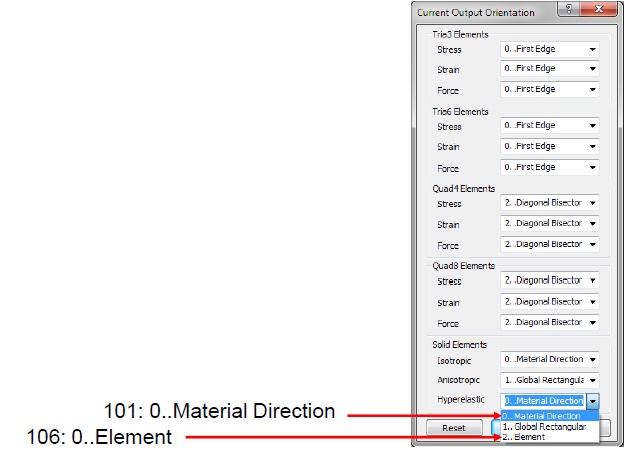

Необходимо внимательно проанализировать отображение нелинейных объемных нагрузок в NX Nastran

•    Для линейного статического анализа (101) объемные нагрузке выводятся в координатной системе материала

•    Для нелинейного анализа (106) объемные нагрузке выводятся в координатной системе элемента

•    Выходную ориентацию необходимо настроить в FEMAP
