Описание модулей FEMAP

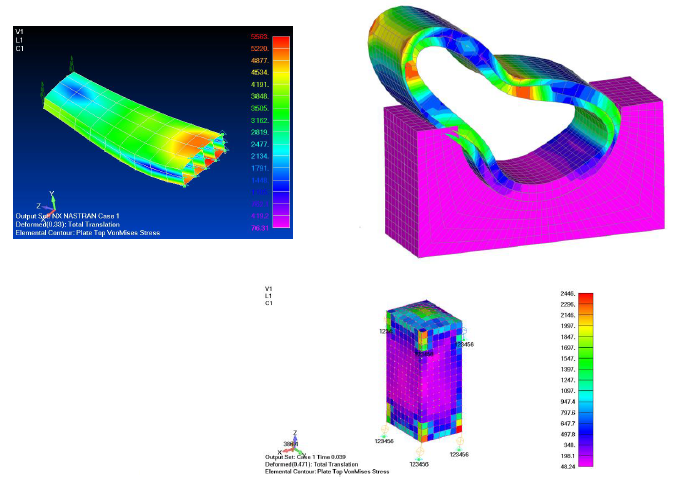

FEMAP с NX NASTRAN (Base)

Основные виды расчетов, входящие в комплектацию:

• Линейный статический анализ (Linear Static)(101)

• Анализ собственных частот , форм колебаний (Modal Analysis) (103)

• Анализ устойчивости (Buckling) (105)

• Нелинейный статический анализ (Nonlinear Static) (106)

• Нелинейный динамический анализ (Nonlinear Transient) (129)

• Решение  циклических задач (Cycle Solutions) (114, 115, 116)

- Статический анализ,

- Анализ собственных форм,

- Анализ устойчивости

• Стационарный анализ теплопереноса (Thermal Steady State) (153)

• Нестационарная теплопроводность (Thermal Transient) (159)



Базовый комплект наиболее хорошо подходит для решения большинства  задач МКЭ

Нелинейный динамический анализ дает возможность прямого интегрирования уравнений движения



FEMAP Dynamics



• Анализ собственных форм и частот колебаний (sol 108, sol 111)

- Включая случайные частоты и формы колебаний

• Динамический частотный анализ (sol 109, sol 112)

• Расчетно-экспериментальный метод динамического анализа (sol 187)

• Анализ комплексных собственных значений (sol 107, sol 110)

• Анализ периодических собственных частот и форм колебаний (sol 118)



Данные решатели используются для анализа собственных синусоидальных и случайных частот, форм колебаний, для анализа вибрационных и акустических задач.



FEMAP NASTRAN Advanced



• Аэроупругость (sol 144, 145, 146)

• Суперэлементы NASTRAN

• Среда программирования DMAP NASTRAN

Аэроупругость дает возможность объединить аэродинамические нагрузки с динамическим анализом

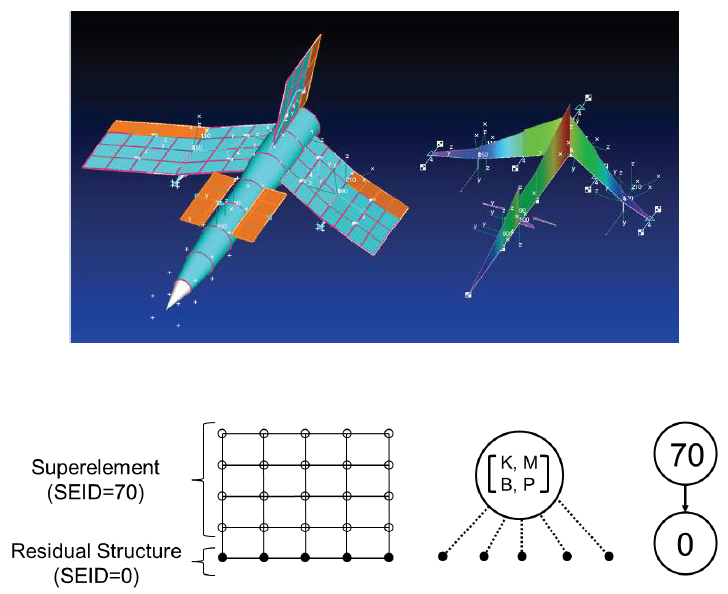

Суперэлементы позволяют пользователю упростить сложные модели в сборки для рационального анализа и обработки результатов

Среда DMAP позволяет создавать и настраивать собственные модули в NASTRAN

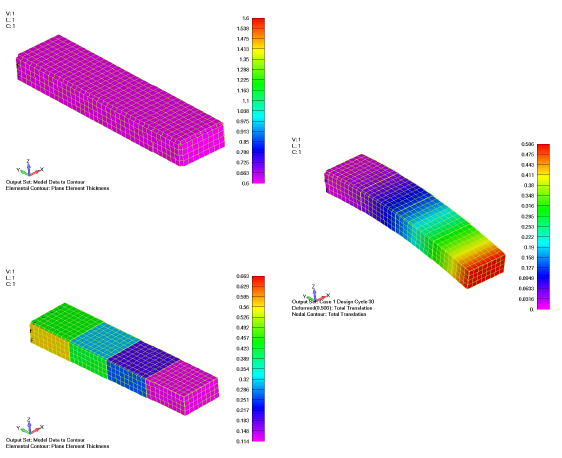

Оптимизация в FEMAP



• Design Optimization (200)

Этот дополнительный модуль позволяет оптимизировать нагрузки и обеспечить минимальную массу конструкции, параметры предъявляемые конструкции входят различные переменные (минимальный вес, жёсткость и т.п) По заданным параметрам с помощью этого модуля можно создать оптимальную конструкцию.

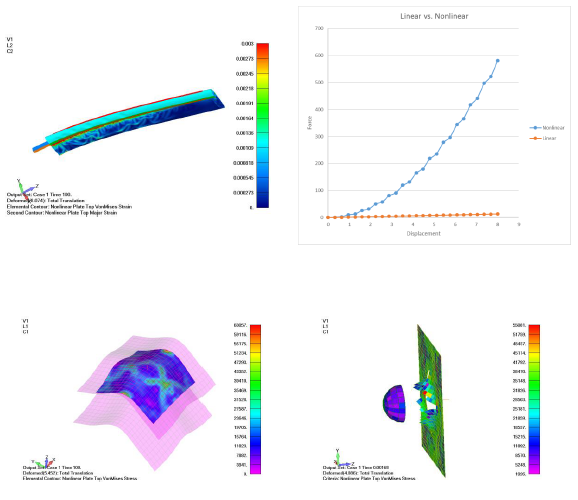

FEMAP Advanced Nonlinear

Основан на решателе ADINA

Включает в себя:

• Расширенный нелинейный статический анализ (601, 106)

• Нелинейный динамический анализ (601, 129)

• Расширенный нелинейный анализ, явная схема решения (701)

Дает возможность решать контактные задачи поверхность-поверхность, проводить анализ больших деформаций, разрыва элемента



Explicit Analysis используется для анализа

быстропротекающих процессов



Другие дополнения к FEMAP

Enterprise Extension (Надстройка)

• Позволяет запустить NASTRAN напрямую через командную строку, не используя FEMAP

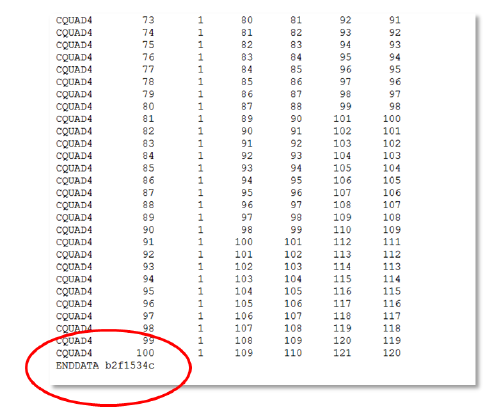

• Настольные версии позволяют только запускать NASTRAN внутри FEMAP NASTRAN проверяет метку ENDDATA и определяет систему, на которой файл был создан или изменен.



Rotor Dynamics (Динамика вращения)

•   Позволяет проводить частотный анализ вращающихся систем

•   Специализированное дополнение для быстровращающихся механизмов



Что такое SAToolkit и для чего он нужен?

SAToolkit – это набор инструментов для составления отчетов результата КЭА.

Преобразует файл результатов NX Nastran *.op2 в удобный формат.

•    MS Excel

•    HTML

•    Universal (Ideas)

•    Neutral (FEMAP)

•    ASCII



‍После установки значок SAToolkit появится на панели инструментов выше графического окна FEMAP.

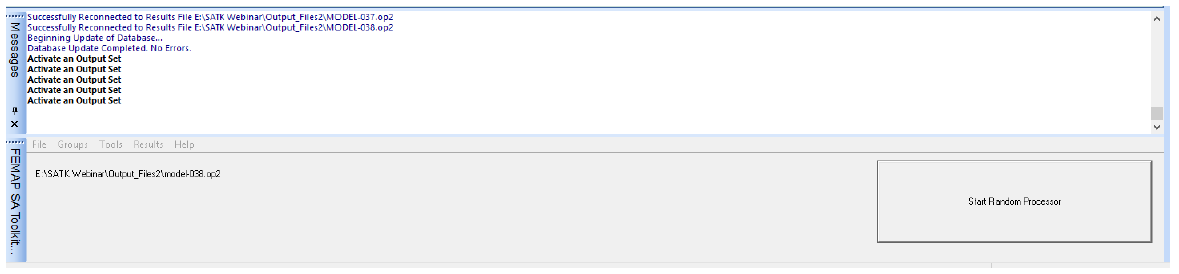

Главное окно SAToolkit  находится ниже окна сообщений FEMAP.















Инструменты SA Toolkit

-    Массовый процессор

-    Процессор напряжений

-    Процессор сетки сил

-    Процессор сил элементов

-    Процессор энергии

-    Процессор собственных форм

-    Процессор случайных колебаний

-    Процессор синусоидальных колебаний



Массовый процессор

Получаем детальный вид на массовые свойства КЭМ

• Результаты получают из .op2 файла.



При выводе результатов в формате MS Excel можно сортировать массу по

• По свойству

• По группе

• По определенной пользователем группы 1

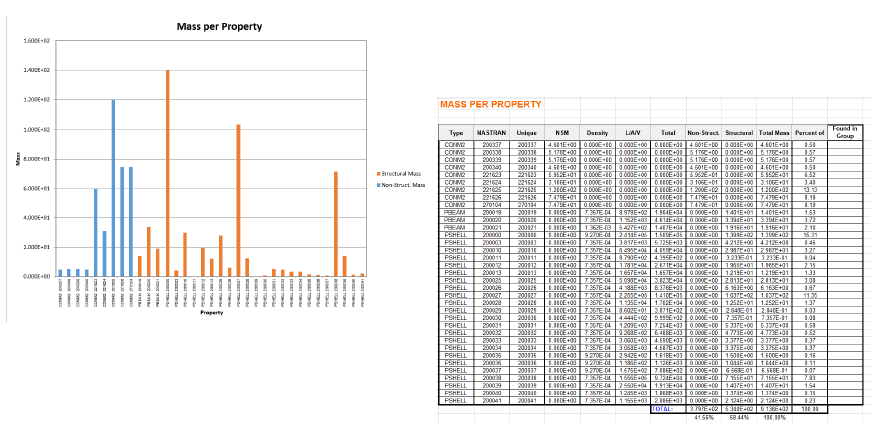

‍Графики и таблицы массовых характеристик согласно свойству

Процессор напряжений

Процессор напряжений суммирует запасы прочности. Можно создавать:

• Множество определенных пользователем групп

• Множество определенных пользователем подзадач

• Специфичные пользовательские критерии прочности

• Результаты могут быть переведены в текст, Excel, and FEMAP neutral файлы.

• Запасы прочности могут быть графически показаны в FEMAP в качестве контурных графиков.



Процессор напряжений можно использовать со следующими решателями NX Nastran: 101, 108, 109, 111, 112

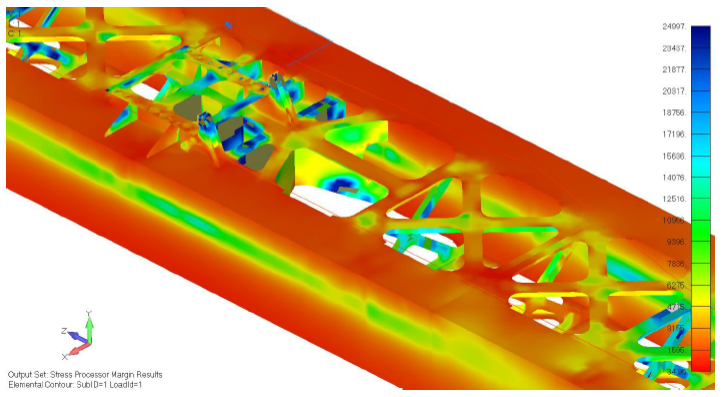

‍Запасы прочности на контурном графике FEMAP



Процессор сетки сил

Расчет сил и потоков на определенной пользователем области соединения в КЭМ

Оценка прочности стыковых соединений

Область задается группой узлов или элементов.

 Обработка результатов из решателей:

•    Sol 101

•    Sol 108 и 111 – требует использования среды DMAP, идет вместе с SA Toolkit.

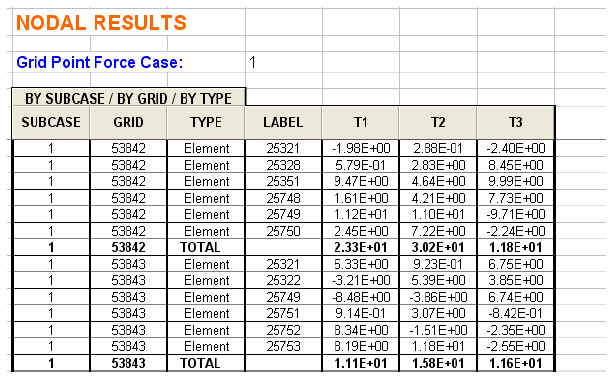

‍Узловые результаты – распределенная по длине нагрузка



Объединенные результаты

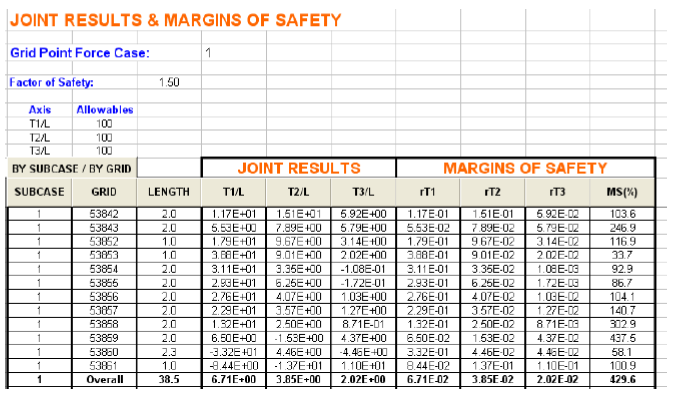

‍Узловые и полные запасы прочности

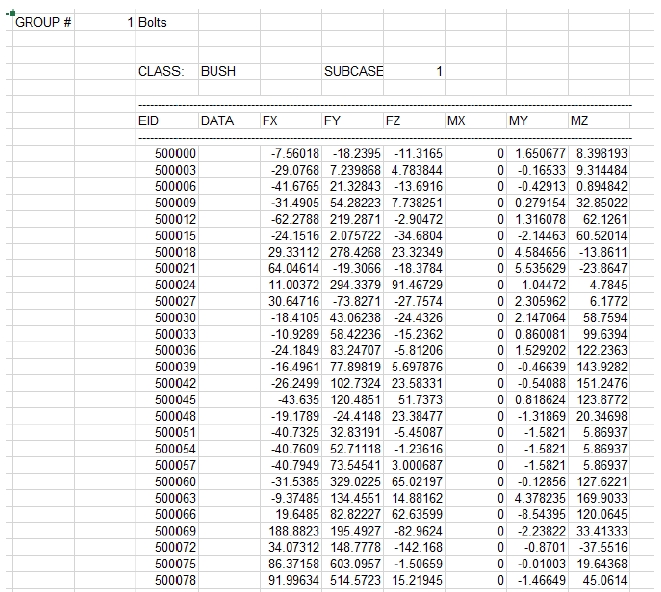

Процессор сил элементов

Суммарные силы для групп элементов или для частной задачи в NX Nastran.

-    Вывод данных зависит от типа элемента

-    Критические компоненты легко идентифицируются

-    Обработка результатов .op2 файлов и решателей 101, 108, 109, 111 и 112



‍Результаты могут быть выведены по элементам или по частному решению.

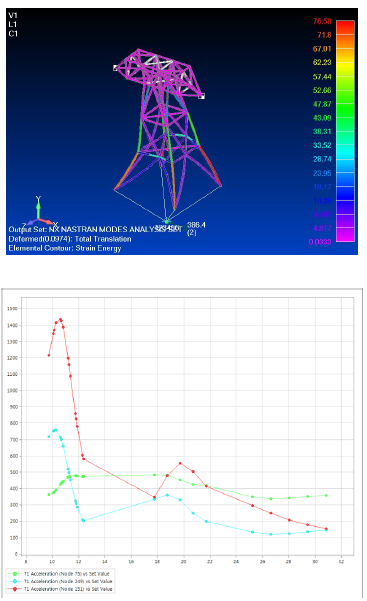

Энергетический процессор

• Эффективно распознаются группы с высокими энергиями от одной собственной формы колебаний к другой.

•    Обработка результатов анализа собственных форм колебаний.

•    Case control должен быть включен

-    ESE=All

-    EKE=All

•    Рекомендуется использовать PARAM Tiny

•    Можно использовать со средой DMAP, которая идет с SA Toolkit.



Процессор собственных форм колебаний

•    Получают результаты анализа собственных форм из решателя 103

•    Должно быть использовано совместно со средой DMAP

•    Модель должна быть зафиксированной

•    Результаты можно вывести в Excel

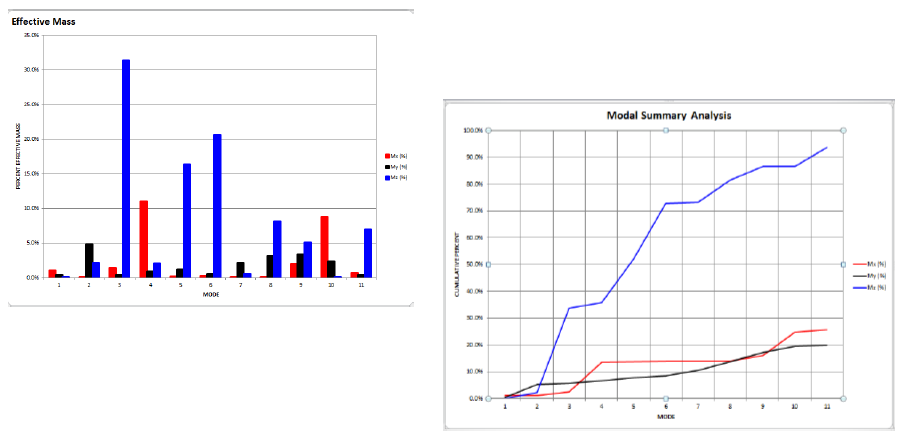

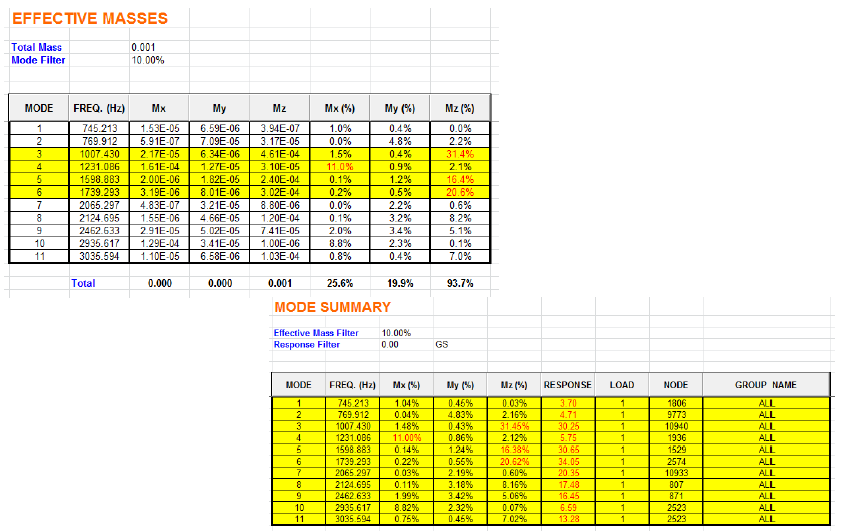

‍Эффективная масса



Процессор случайных колебаний

•   Процессор случайных колебаний обрабатывает результаты анализа собственных форм колебаний и рассчитывает влияние на конструкцию.

-  Основано на задачи тряски

• Процессор случайных колебаний – эквивалент частотного решателя (SOL 111)
