NX NASTRAN. Новые возможности версии 11.0

В августе 2016 г. появилась новая версия NX Nastran v.11.0. Полное описание изменений Вы можете найти в NX Nastran 11.0 Release Guide, доступном в Femap в меню Help > NX Nastran. В данной статье представлен обзор основных улучшений и новых возможностей.



Динамика: Dynamics

•  Анализ на случайные воздействия оболочечных Shell и твердотельных Solid элементов композитов: Shell and Solid Composites in Random Analysis.

Начиная с версии NX Nastran 10 пользователи могли использовать твердотельные и оболочечные элементы композитов в частотном SOL108 или модальном гармоническом SOL111 решателе для проведения анализа на случайные воздействия. В NX Nastran 11 появилась новая опция (RCROSSC), которая позволяет запросить массив данных взаимной спектральной плотности и кросс-корреляционную функцию для анализа прочности слоя на 2D оболочечных и 3D твердотельных композитных элементах.

•  Улучшен модальный частотный анализ: Modal Frequency Response improvement.

Когда конструкционное или вязкое демпфирование включает в себя модальный частотный анализ SOL111 - ортогональные свойства, как правило, не позволяют проанализировать матрицы жесткости или демпфирования. В NX Nastran 11 появились новые методы, которые позволяют более эффективно решать эти задачи.

1. Метод FRRD1 был введен в NX Nastran 9, и поддерживал работу последовательного или параллельного решения задачи в режиме общего доступа к памяти (SMP - Shared Memory Parallel). К сожалению, с использованием данного метода возрастает потребность в расширении объема памяти.

2. С выходом новой версии NX Nastran 11, метод FRRDRU позволят решить данные задачи более эффективно и с небольшим объемом использования памяти. Новый метод поддерживает последовательное, параллельное решение задачи в режиме общего (SMP) или раздельного (DMP - Distributed Memory Parallel) доступа к памяти.

•  Выполнение нескольких расчетов на случайные воздействия: Performing multiple Random Analyses.

В NX Nastran 11 команда управления анализом (ANALYSIS) теперь включает в себя случайность (RANDOM) для решателей SOL108 и SOL111. Параметр случайность (RANDOM) позволяет оптимизировать процесс выполнения нескольких расчетов на случайные воздействия и рассчитать (RCROSS) частотный отклик для различных случаев тех же самых частот.

Многошаговая нелинейность (SOL401): Multi-Step Nonlinear (SOL401)

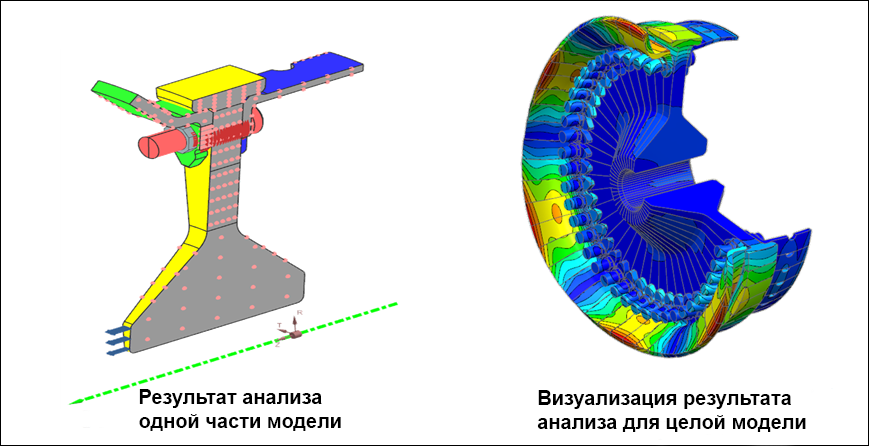

•  Циклическая симметрия (циклосимметрия): Cyclic Symmetry.

В решатель SOL401 добавлен новый циклический метод. Данный метод использует преимущества циклической симметрии и позволяет сократить время на создание и полный анализ модели. Для этого необходимо создать 3D-твердотельную модель, которая представляет собой отдельную конструкцию состоящую из N повторений, где каждое повторение может быть получено путем поворота части конструкции на угол равный целому или кратному 2л/N.

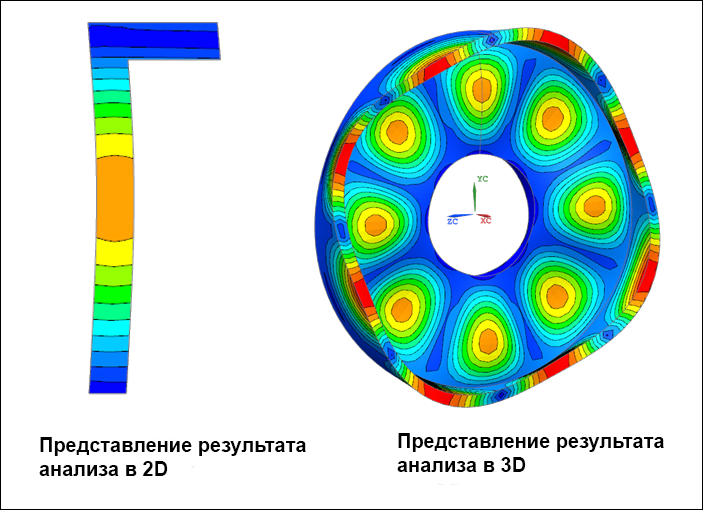

•  Гармонический анализ Фурье: Fourier Harmonic solution.

Новый гармонический (частотный) анализ Фурье доступен в решателе SOL401 для моделей, которые включают в себя осесиметричные элементы. Подтип анализа называется ANALYSIS=FOURIER и команда управления HARMONICS=N

- Поддержка материалов заданных пользователем

- Когезионный разрыв при моделировании расслаивания композиционных материалов.

- Новая модель повреждения материала для анализ ошибок в композитных слоях.

•  Анализ напряжения-деформации: Initial Stress-Strain.

Данная опция доступна в решателе SOL401 и позволяет определить напряжение или деформацию на всех элементах (за исключением плоской деформации), обобщенных элементов плоской деформации, твердых составных и жестких элементов. Напряжение или деформация теперь могут применяться в качестве начальных условий для проведения моделирования остаточных эффектов напряжения.

•  Склеивание: Glue.

Новая опция склеивания доступна как для “поверхности к поверхности», так и «от края до края». Для этого необходимо указать значение в контактном элементе (SLIDE=1) в параметре склеивания (BGPARM). Склеивание включает в себя нормальную жесткость. Новая опция поддерживает тип склеивания (GLUETYPE=2)*, что позволяет указать склеивание в тангенциальном направлении в клеевых соединениях.

*Glue Type – тип склеивания. Варианты из списка: 1.Spring (для определения величин в соединении будут использоваться нормальные и касательные к контактной поверхности связи, с учетом величин, введенных в полях Auto Penalty Factor, Normal Factor и Tangential Factor), 2. Weld (сварка; используется только значение из поля Glue Factor. Установлено по умолчанию)

Материалы MAT11 (задание ортотропных свойств) могут быть использованы для 2D-твердотельных элементов вместо MAT3 (задание ортотропных свойств для осесимметричных элементов, а также для элементов анализа плоско-напряженного и плоско-деформированного состояний) элементов, чтобы поддерживать жесткость при кручении в осесимметричных моделях.

Расширенный нелинейный анализ (SOL601): Advanced Nonlinear

•  Поддержка карты DTEMP для моделирования пространственного поля в зависимости от температуры. Карта DTEMAP: максимальное изменение температуры при каждом заданном шаге по времени, которое будет уменьшать шаг теплового расчета.

•  Поддержка ускорения вращения RFORCE нагрузки

RFORCE - карта, используемая для нагружения конструкции центробежными нагрузками (угловыми скоростями и/или ускорениями). В карте определяются компоненты вектора вращения (вектор спина).

•  Использование выходного результата в качестве приложенной нагрузки.

•  Коэффициент прочности композитных элементов оболочки в случае выхода из строя слоя.

Оптимизация топологии: Topology Optimization

Новая оптимизация топологии в NX Nastran доступна в линейном статическом SOL101 и модальном SOL103 решателе. Не зависит от решателя SOL200.
