Почем нужно быть внимательным при конечно-элементном моделировании?

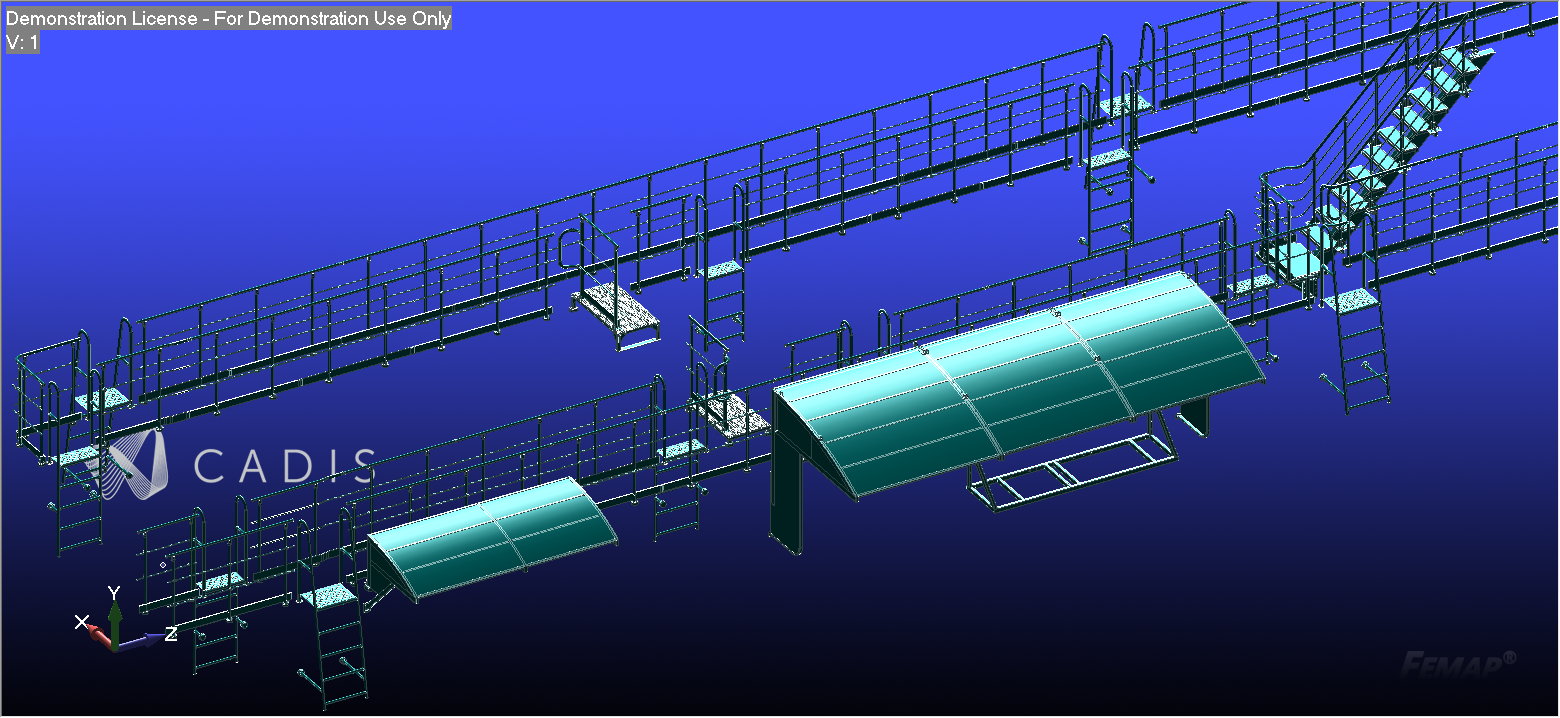

В FEMAP 11.4 была добавлена очень полезная функция, про которую мы рассказывали Вам про возможности новой версии в этой статье

Но так как разработчики еще не вынесли весь функционал API Solid CenterLines на панель инструментов, да и по сути, он находится в режиме тестирования, то при ее использовании необходимо проявлять осторожность.

При использовании команды SolidCenterLines на круглых сечениях в автоматическом режиме точки вычисления напряжений Stress Recovery не активны, что равносильно нулю по напряжениям при анализе результатов через Post Data по критериям Beam EndA Max Comb Stress, Beam EndB Max Comb Stress, Beam EndA Min Comb Stress и Beam EndB Min Comb Stress.

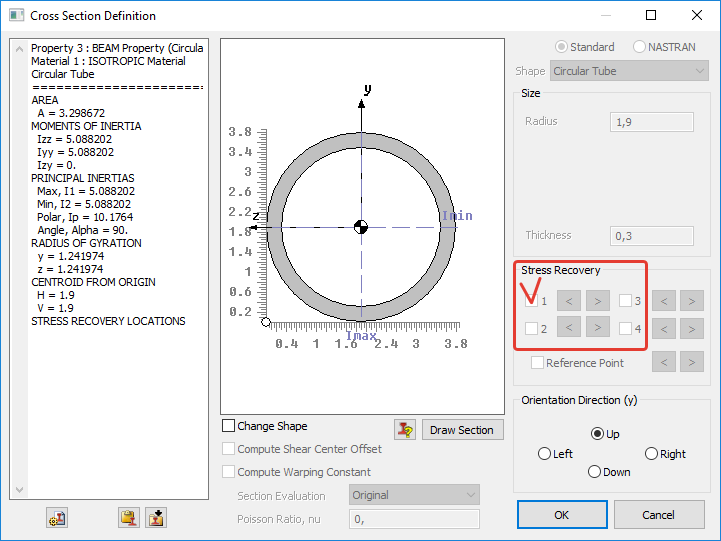

Stress Recovery для сечений Circular Tube

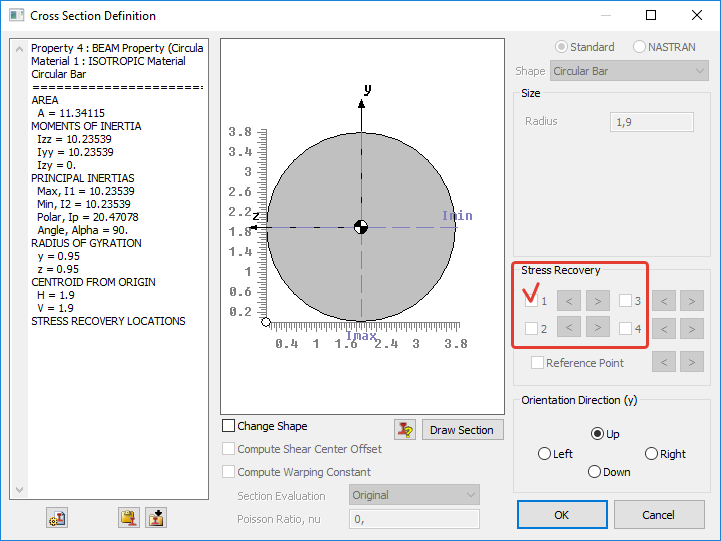

Stress Recovery для сечений Circular Bar

На данный момент, рекомендуем внимательно проверять сечения, созданные в автоматическом режиме, и вручную устанавливать точки Stress Recovery. Либо анализировать напряжения в Beam элементах через расширенный балочный постпроцессор View -> Advanced Post -> Beam Cross Section, который не зависит от точек Stress Recovery.

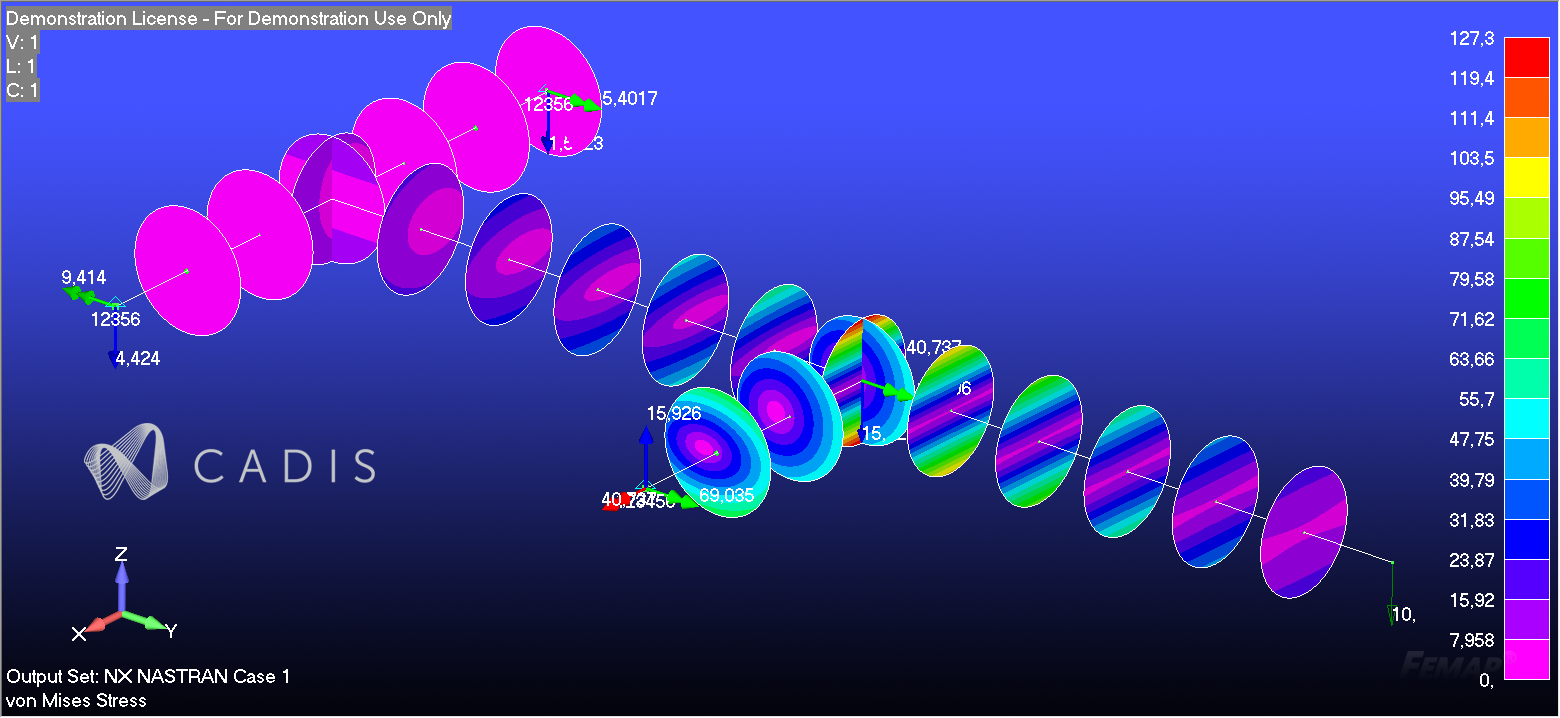

Анализ напряжений в балочных элементах через расширенный постпроцессор Advanced Post

При использовании SolidCenterLines API  на прямоугольных сечениях точки Stress Recovery задаются как положено и необходимости переназначать их нет. Тем не менее, несмотря на развитие новых технологий и процесса оптимизации рутиных операций необходимо внимательно подходить к анализу результатов используя различные функции.

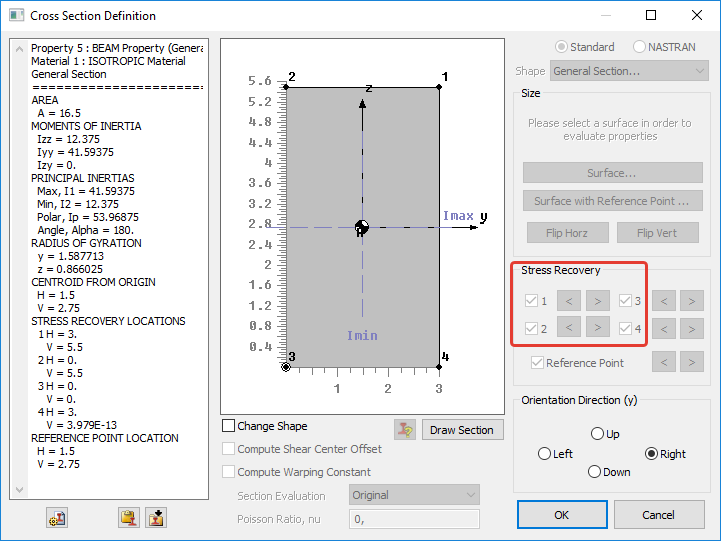

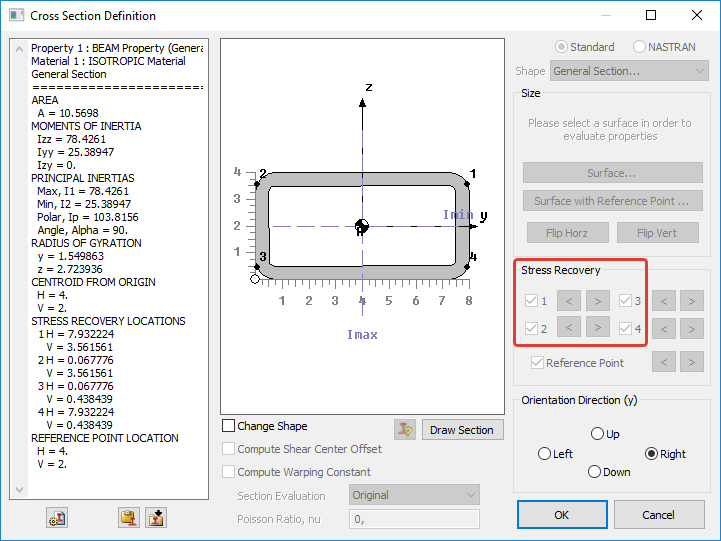

Stress Recovery для прямоугольных сечений

Для того, чтобы задать точки вычисления напряжений Stress Recovery для круглых сечений в автоматическом режиме после использования API Solid CenterLines можно использовать следующий API:

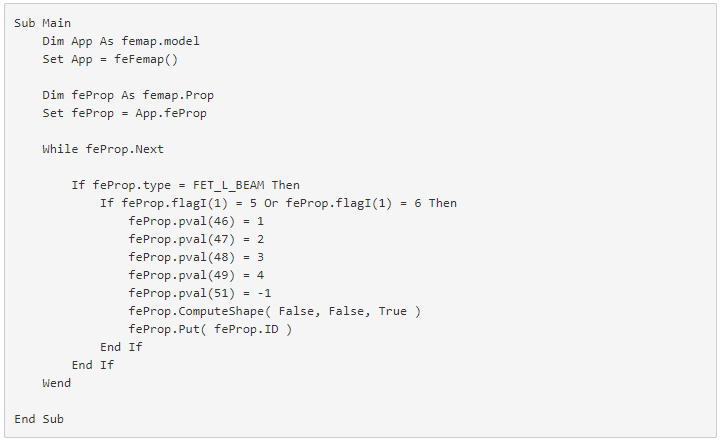

API для автоматической установки точек Stress Recovery в круглых сечениях

В версии FEMAP 12, которая выйдет после 11.4, весь функционал API Solid CenterLines будет вынесен на панель инструментов для более быстрого и интуитивного использования. И проблем с круглыми сечениями, по обещаниям разработчиков, уже не будет!
