HyperLynx DRC Gold Edition: расширенная проверка правил проектирования

01/2018

Программное решение HyperLynx DRC Gold Edition включает в себя на четырнадцать правил больше, чем HyperLynx DRC Free Edition. В данной конфигурации HyperLynx Gold Edition обеспечивает комплексную проверку электрических правил с высокой точностью и низкой стоимостью. С помощью HyperLynx DRC Gold Edition вы можете проверить сложные правила проектирования, которые сложно промоделировать, например, перекрестные помехи, последовательность размещения развязывающих конденсаторов и согласованные нагрузки (терминация). Все конфигурации HyperLynx DRC обладают высокой скоростью и точностью, что позволяет проводить проверку правил проектирования так часто, как это необходимо при проектировании топологии. HyperLynx DRC позволит найти и устранить ошибки проектирования на ранней стадии проектирования до этапа изготовления.

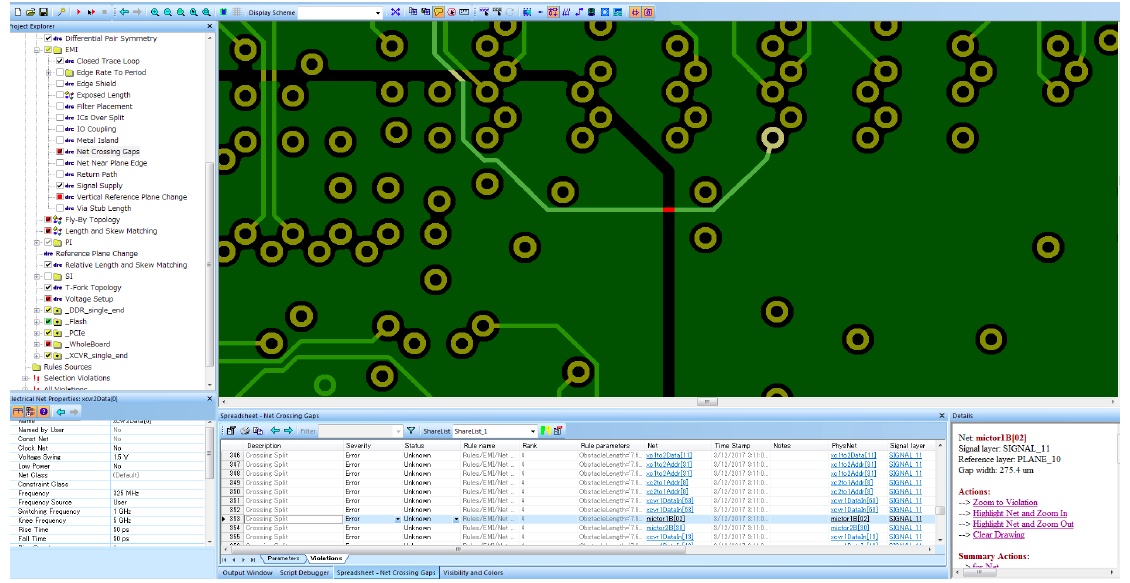

HyperLynx DRC позволяет выполнить проверку правил проектирования на проблемы совместимости/электромагнитных помех (EMI / EMC), целостности сигналов и питания
HyperLynx DRC позволяет выполнить электрическую проверку правил проектирования на проблемы совместимости/электромагнитных помех (EMI / EMC), а также целостности сигналов и питания.

Возможности и преимущества:

  • 22 встроенные проверки на проблемы электромагнитной совместимости, анализа целостности сигналов и питания.
  • Низкая стоимость подписки.
  • Параметры проверок могут быть отредактированы на основании технологических или корпоративных рекомендаций.
  • Мощное продвинутое геометрическое ядро для эффективной проверки правил проектирования.
  • Легкий в установке и навигации.
  • Автоматическая генерация отчета об ошибках в HTML формате.
  • Поддерживает все форматы топологий печатных плат.
  • Добавьте дополнительные правила проектирования с HyperLynx DRC Developer (подробнее)

Легкая установка и навигация

Программный продукт HyperLynx DRC Gold Edition позволяет быстро и легко получить доступ к данным вашего проекта. Встроенный пользовательский Мастер установки шаг за шагом настроит и запустит проверку вашей печатной платы. В пользовательском Мастере вы можете настроить назначение электрической модели, разъемы, цепи питания/заземления, дискретные компоненты, электрические цепи. Количество проверок может быть определено с помощью конкретного списка объектов проектирования (например, силовых цепей, конденсаторов). С помощью настраиваемой системы фильтрации вы можете автоматически создать специальный список объектов с именами, номинальными значениями компонентов, номерами компонентов и любыми другими свойствами. Каждое правило имеет предварительно заданные параметры, которые можно настроить и сохранить как разные наборы предельных значений, которые в дальнейшем можно использовать при проектировании разных проектов печатных плат. Например, вы можете создавать определенные наборы правил проектирования для DDR2, DDR3, DDR4, PCIe и USB2 / 3 / 3.1 просто изменяя параметры.

Отчеты об ошибках

После запуска HyperLynx DRC автоматически создается отчет об ошибках. Вы можете выбрать ошибки из списка нарушений для более детального просмотра. Отчеты, содержащие изображение, данные о нарушениях и координаты могут быть сгенерированы в формате HTML для дальнейшей передачи, например, коллегам.

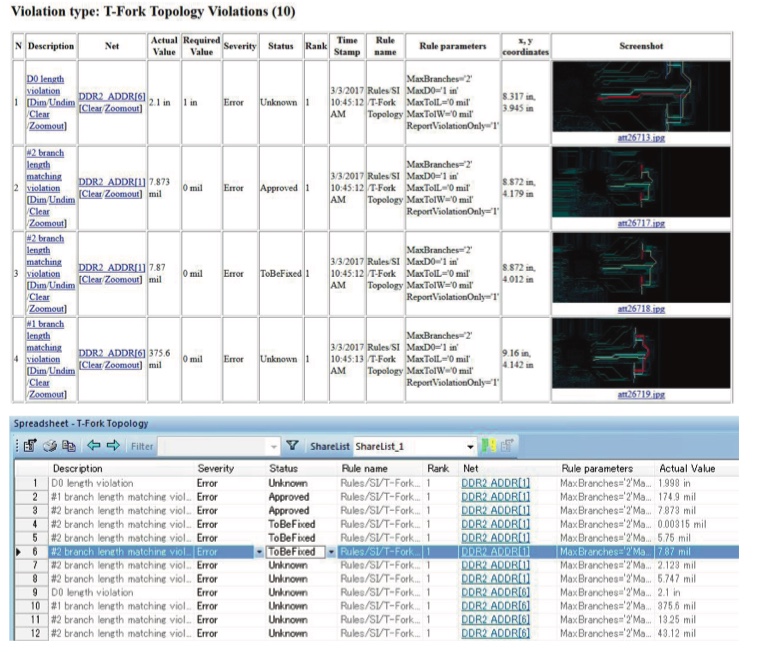

HyperLynx DRC автоматически создает отчет об ошибках
HyperLynx DRC автоматически создает отчет об ошибках

Масштабируемые возможности

Компания Mentor Graphics предлагает гибкое лицензирование программных решений. HyperLynx DRC имеет несколько конфигураций в зависимости от количества встроенных правил проектирования. Флагманский программный продукт HyperLynx DRC Developer включает в себя 40 проверок, например, проверка дифференциальной симметрии, проверка ультра-высокоскоростных устройств SerDes и расширенная проверка электромагнитной совместимости/помех при прохождении сигнала из одного слоя на другой и цепей вблизи края слоя. Также включена встроенная среда разработки правил проектирования, в которой вы можете создавать свои собственные правила с помощью VB Script или Java Script.

HyperLynx DRC описание проверки правил проектирования

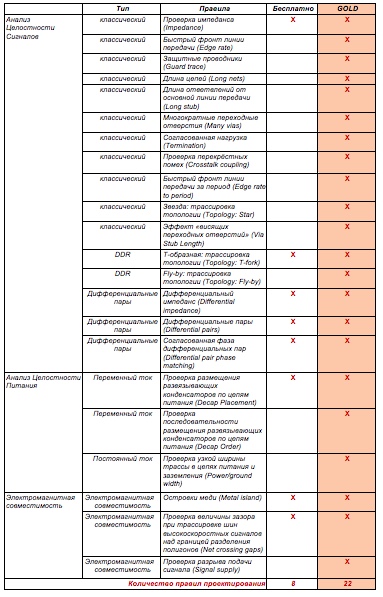

Сравнение правил DRC в конфигурациях Free Edition и Gold Edition

HyperLynx DRC Gold Edition Включает поддержку топологий печатных плат и форматов обмена данными:

  • Mentor Graphics PADS Layout, Xpedition и Board Station.
  • Cadence Allegro, SPECCTRA и OrCAD.
  • Zuken CADSTAR, Visula, CR-3000/5000/8000 PWS и Board Designer.
  • Altium Designer.
  • ODB++.
  • PC-2581.

Подробнее о HyperLynx: https://www.cad-is.ru/hyperlynx
