SprutCAM: Токарная обработка

ОПИСАНИЕ КОНФИГУРАЦИИ

Токарная обработка в SprutCAM

CAD/CAM система для токарных станков с ЧПУ: обточка и расточка цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезка и обработка торцов, сверление, зенкерование и развертывание отверстий.

Лицензия Токарная обработка в SprutCAM включает:

Моделирование обработки в рабочем пространстве конкретного станка
Анализ отклонений остаточного материала от исходной модели
Систему замеров геометрических размеров исходной модели и результата обработки
Модули прямой интеграции сCAD-системами
Модули импорта IGES, DXF,PostScript, STL, 3DM, VRML, STEP; X_T, X_B, SldPrt, SldAsm, Par
Операции над геометрической моделью (группирование, перенос, масштаб, поворот, симметрия, заплатка,проекция границ)
2D параметризованное геометрическое построение
3D параметризованное геометрическое построение
MachineMaker 2.0
Операции измерения щупом
Поддержка многодетальных проектов

Преимущества SprutCAM для токарной обработки

Типовые токарные операции

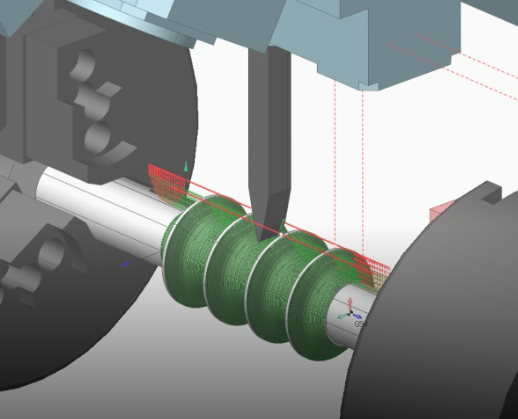

SprutCAM позволяет осуществлять все типовые токарные операции: обработка торца, черновое точение, чистовое точение, обработка канавок, нарезание резьбы, токарная обработка отверстий, токарная отрезка.

Токарные циклы

SprutCAM может выводить управляющую программу с применением токарных циклов и в развернутом виде по желанию пользователя.

Расчет траектории сразу с учетом кинематики станка

SprutCAM рассчитывает траекторию токарной обработки, как и все остальные виды обработки, в кинематической модели станка.

Как это помогает пользователю?

Это значит, что еще на этапе расчета траектории исключены столкновения движущихся частей станка.

Нет необходимости проводить постпроцессирование и моделирование, чтобы увидеть реальную траекторию. Все реальные движения станка видны сразу после расчета траектории.

Программирование обработки становится наглядным, а последовательность действий для получения управляющей программы сокращается.

Благодаря таком расчету траекторий, пользователь может сделать тонкую наладку станка для минимизации машинного времени. Например оптимизировать расположение инструментов в револьвере и сэкономить время на поворотах револьвера и смене инструмента.

Автоматизация

Предпросмотр траектории, интерактивные подходы и отходы, редактирование контура, база резьб.

Предпросмотр траектории

Еще до расчета траектории SprutCAM показывает эскиз. Вы видите к каким результатам приводят ваши действия.

‍

Интерактивное задание подводов к контуру

Удобно, чтобы получить на подводах к контуру обработки в УП удобочитаемые целые числа.
Наладчики оценят.

‍

Редактирование контура

Можно интерактивно редактировать контур обработки. Еще до расчета траектории SprutCAM показывает эскиз со всеми изменениями.

‍

База резьб

При нарезании резьбы можно выбрать резьбу из базы. Шаг и глубина заполнятся автоматически.

Более сложные виды токарной обработки

‍

Более сложные виды токарной обработки

Поддержка поворотной оси B

SprutCAM поддерживает использовании поворотной оси B. Так можно обработать сложный контур одним инструментом.Поддержка оси B уменьшает количество используемых резцови позволяет обрабатывать более сложные контуры.
